Анализ баланса бегунка системы Multi-полости прессформы впрыски

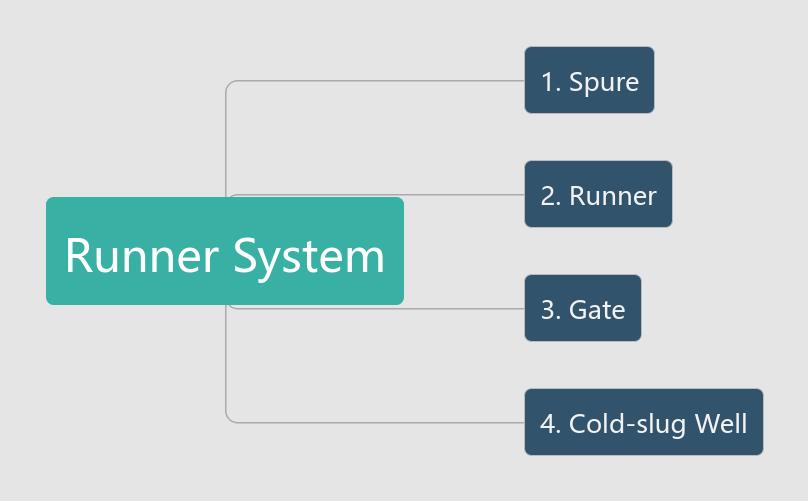

Для того чтобы улучшить эффективность продукции и уменьшить цены, небольшие пластиковые части часто конструированы как прессформы мульти-полости. Система бегуна в пресс-форме для литья под давлением относится к каналу потока расплава пластика между соплом машины для инъекций и полостью, которая состоит из литника, бегуна, ворот и холодного пуля. Его функция заключается в равномерном заполнении расплава пластика в каждую полость в состоянии плавного потока, а в процессе наполнения и охлаждения давление впрыска передается каждой части полости.

Форма с несколькими полостями должна иметь несколько бегунов для подачи расплавленного материала в каждую полость. Таким образом, является ли дизайн Runner System разумным, напрямую влияет на качество деталей для инъекций, расход материала, эффективность производства и стоимость производства. Баланс бегуна системы бегуна обеспечивает что качество, представление и другие показатели частей каждой полости пластиковых равномерны. Баланс бегуна значит что пластиковый горячий мельт может достигнуть и заполнить полость с такими же временем, давлением и температурой. Поэтому изучение баланса системы бегуна очень важно.

• Расположение полости и бегуна

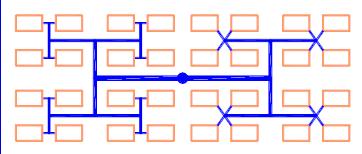

Расположение полости и бегуна можно разделить в 2 категории: сбалансированный тип и несбалансированный тип.

Сбалансированная компоновка:Сбалансированная компоновка характеризуется одинаковой длиной, формой и размером сечения бегуна от литника до ворот каждой полости, что позволяет достичь цели равномерного заполнения каждой полости.

Несбалансированная компоновка:Несбалансированная компоновка характеризуется неравной длиной бегунка от литника до ворот каждой полости. Однако это расположение может значительно сократить общий поток расплава в системе Runner, а компактный механизм пресс-формы может уменьшить потери тепла и потери давления впрыска во время процесса наполнения, что сокращает время заполнения формы расплава.

• Измерение баланса системы бегуна

Сбалансированное состояние системы Runner означает, что пластиковый расплав может одновременно заполнять полость при формовании, а пластиковые детали одинакового размера и хорошей производительности могут быть получены послеЛитье под давлением. Баланс системы бегуна тесно связан с расположением полости и бегуна.

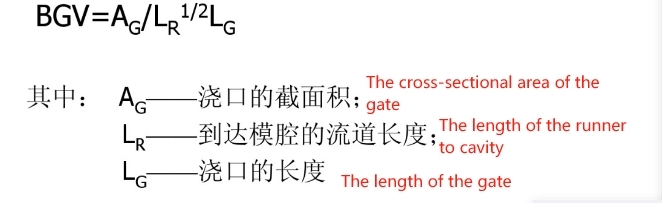

Баланс Runner System часто измеряется значением BGV (значение баланса ворот). Если значения БГВ высчитанные каждым воротом в прессформе впрыски мульти-полости равны, то оно значит что система бегуна по существу сбалансирована. Напротив, система Runner является несбалансированной.

При использовании многополостной литьевой формы для обработки пластиковых деталей сбалансированная система Runner может улучшить качество продукции, сократить количество отходов и дефектных продуктов, а также повысить эффективность. Сбалансированная компоновка полости и бегуна может соответствовать требованиям сбалансированной системы бегуна, но это увеличит сложность и стоимость пресс-формы. Несбалансированная компоновка также может быть отрегулирована с помощью значения BGV ворот в соответствии с требованиями сбалансированной системы Runner. Эта несбалансированная система бегуна широко используется в производственной практике из-за короткой длины бегуна и простоты обработки, но размер oF каждые ворота необходимо тщательно отрегулировать, что добавит гораздо больше работы для проектирования пресс-формы и ремонта пресс-формы.

Короче говоря, контролируя баланс системы бегуна, прессформа впрыски мульти-полости может сделать каждую полость поровну разделить необходимое достаточное давление от общего давления через систему бегуна, для того чтобы обеспечить что пластиковый расплав равномерно заполнен с каждой полостью в то же время. Наконец, внутреннее качество пластиковых деталей в каждой полости является однородным и стабильным.
