От тонкого до толстого? От толстого до тонкого?

Толщина стенок потребительских товаров, как правило, не однородна. Как правило, когда дизайнеры пресс-форм выбирают положение стробирования, они начинают искать относительно более толстую секцию и размещают ворота ближе к ней.

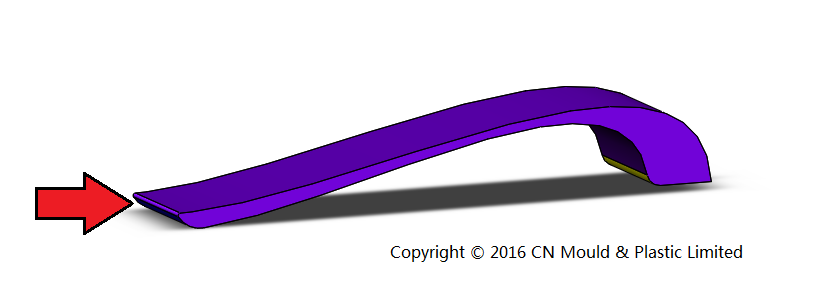

Рис.1

Почему «от тонкого до толстого» вызывает проблему?

Более толстая часть молдинга требует большей упаковки, т. Е. Для заполнения требуется больше времени. Следовательно, когда затвор размещен на более тонкой секции, как показано на фиг.1, область перехода между толстой и тонкой будет замерзать до того, как расплав полностью заполнит более толстую, если длина потока будет большой. Кроме того, расплав будет иметь тенденцию струиться, когда он впервые входит в более толстую секцию и вызывает плохую отделку поверхности.

«Толстый к тонким» также проблематично

Однако слепое применение общих правил не является разумным. «Толстый к тонкому» также вызывает проблемы в некоторых сценариях. Учитывая краевой затвор, показанный как на Фиг.2, струйная очистка происходит как поток расплава в открытую полость и приводит к плохому внешнему виду. Струя также привела бы к плохой прочности по мере того как сварка мельт не хорошо.

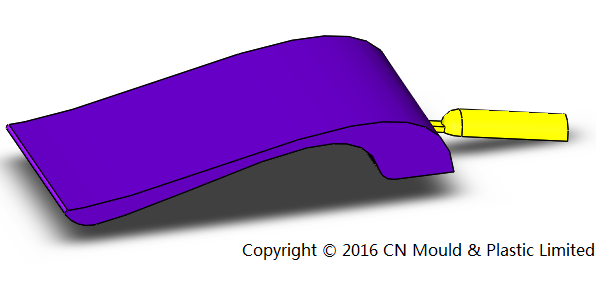

Рис.2

Будьте гибкими и решайте!

Регулировка угла входа расплава полезна для решения вышеуказанной проблемы с струйной очисткой. Цель состоит в том, чтобы воспрепятствовать высокоскоростному потоку, когда он входит в полость, и достичь более короткой длины земли. Другие способы включают вставку штифтов, если есть отверстия в более толстой секции, и при необходимости можно также рассмотреть возможность регулировки размера ворот.
