Водоустойчивый анализ представления водоустойчивого соединителя

Водонепроницаемый разъем-это специальный разъем, предназначенный для поддержания нормальной работы электрооборудования в присутствии влаги в окружающей среде, они обычно состоят из водостойких материалов и герметичных конструкций, могут эффективно предотвращать попадание влаги, влаги и пыли внутрь разъема, тем самым защищая разъем и подключенное электрооборудование от повреждения влагой. Основные характеристики водонепроницаемого разъема включают:

1) Водонепроницаемость.

Водонепроницаемость водонепроницаемых разъемов в первую очередь оценивается по рейтингу международной защиты (IP), который определяет пыленепроницаемость и водонепроницаемость разъема. Например, IP68 является наивысшим рейтингом, указывающим на то, что разъем полностью защищен от пыли и постоянно погружается в воду под определенным давлением.

2) Широко используется.

Эти соединители широко использованы в индустрии, производстве автомобиля, медицинском оборудовании, конструкции, обслуживании корабля и других полях, особенно в на открытом воздухе, влажных, высокотемпературных, низких температурах, вибрации, корозии, УЛЬТРАФИОЛЕТОВЫХ и других жестких окружающих средах.

3) Дизайн уплотнения.

Водонепроницаемые соединители обычно имеют специальную конструкцию уплотнения, включая использование уплотнительных колец, зажимных уплотнений, инъекционных уплотнений и т. Д., Для обеспечения водонепроницаемого эффекта в различных сценариях применения.

Ниже мы делаем тесты соединителя в вышеуказанном рисунке для того чтобы проанализировать свой водоустойчивый уровень:

• Тест IP X5

Фактические условия испытания:

Используя воду с расходом потока 12.5Л/мин, распылите снабжение жилищем продукта и время теста больше чем 3 минуты.

Результаты:

Водонепроницаемый разъем может поддерживать нормальную работу в случае струи воды.

Комментарии:

Водонепроницаемость IPX5 указывает на то, что разъем может выдерживать воздействие потока воды под низким давлением.

• Тест IPX7

Фактические условия испытания:

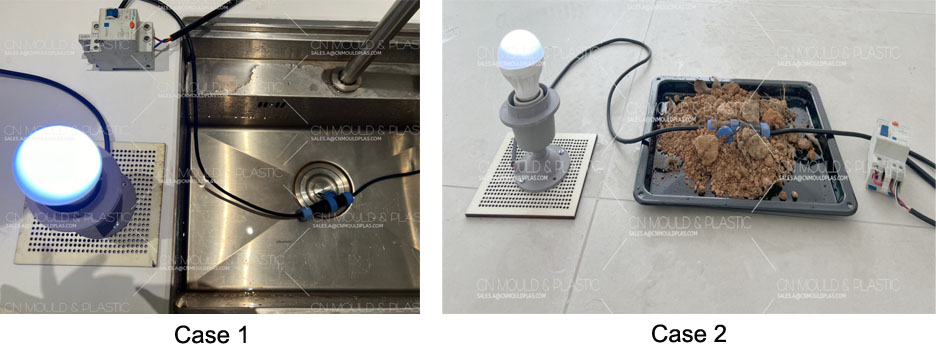

Случай 1: Замочите коннектор в соленой воде на 30 минут.

Случай 2: Замочите соединитель в почве на 30 минут.

Результаты:

Случай 1: Во время испытания влага не попадала в продукт. По окончании теста продукт может работать нормально и без повреждений и соответствует стандарту водонепроницаемости IPX7.

Случай 2: После того, как соединитель замочен в почве в течение 30 минут, он не подвержен коррозии почвой и может поддерживать нормальное рабочее состояние.

Комментарии:

Рейтинг водонепроницаемости IPX7 показывает, что разъем обладает сильной водонепроницаемостью, и даже при погружении в воду при определенных условиях влага не попадет внутрь.

• Тест IPX9

Фактические условия испытания:

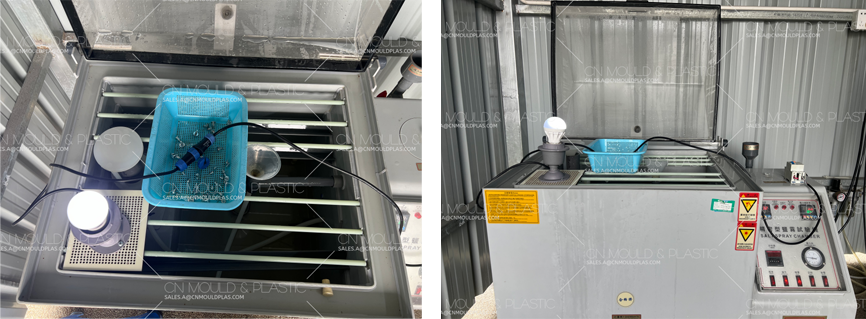

Поместите разъем в соляной распылитель на 30 минут.

Результаты:

Разъем поддерживает нормальную функцию использования, без ржавчины.

Комментарии:

Рейтинг IPX9 в основном используется для проверки того, могут ли электронные устройства работать должным образом при распылении воды под высоким давлением и могут ли они выдерживать большое количество ударов водой. Рейтинг водонепроницаемости IPX9 является самым высоким из всех рейтингов IPX.

В целом, водонепроницаемые разъемы играют важную роль в различных промышленных применениях, которые могут подвергаться воздействию влаги и влажных сред из-за их отличной водо-и пыленепроницаемости.
