Роль слайда в пресс-форме широка. Он не только играет основную роль позиционирования, направления и демонтирования, но также может выполнять больше функций в соответствии с потребностями различных форм.
Конструкция слайда должна учитывать общую структуру и механические свойства пресс-формы, чтобы гарантировать, что она может работать стабильно и соответствовать требованиям операции пресс-формы.

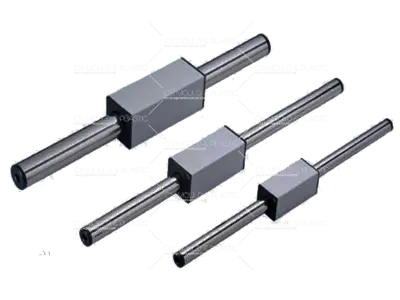

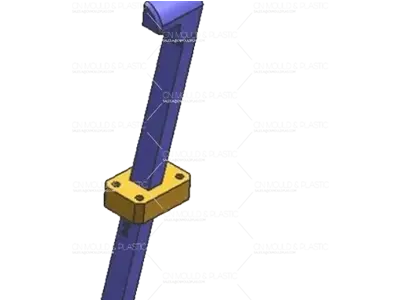

Лифтер обычно конструированы на одной или обеих сторонах прессформы для того чтобы помочь прессформе извлечь ровно. Это механизм, который предназначен для разрушения канавок продукта. Податчик может быть прямой линией, которая движется в вертикальном направлении или наклонной плоскостью. Податчик в пресс-форме является очень важным элементом конструкции, который позволяет избежать зажима, сократить время открытия и закрытия, улучшить качество продукции и уменьшить износ.
Согласно источнику питания, механизм скольжения в основном делится на ручной механизм скольжения, механический механизм скольжения, гидравлический механизм скольжения.
Установке скольжения следует дать приоритет на полости, и штырь угла должен быть зафиксирован на ядре.
Подвижная длина слайда должна быть больше, чем в 1,5 раза больше высоты слайда.
Максимальный угол углового штифта не должен превышать 23 ° (предпочтительно 12 ° ~ 15 °).
Верхний угол скольжения и клина округлен (радиус 2 ~ 3 мм).
Должен быть располагая механизм после того как скольжение вытягиван вне. Сторона скольжения требует весны.
Механизм весны шарика
Подходит для небольших форм. Масса скольжения ниже 3 кг может использоваться шариковая пружина, диаметр шариковой пружины должен подходить для массы слайда.
Боковая пружина сжатия
Если форма пресс-формы оснащена опорой, предпочтительнее использовать пружину сжатия и стопорный механизм на стороне слайда.
Дюбель.
Используйте дюбель в качестве структуры расположения слайдов.
Исправьте скольжение с весной
Есть три способа крепления слайда с помощью пружины:
1. Внутренняя сторона скольжения с пружиной сжатия.
2. Внешняя сторона скольжения с пружиной сжатия.
3. Форма прессформы с поддержкой, стороной скольжения с пружиной сжатия и механизмом стопа.

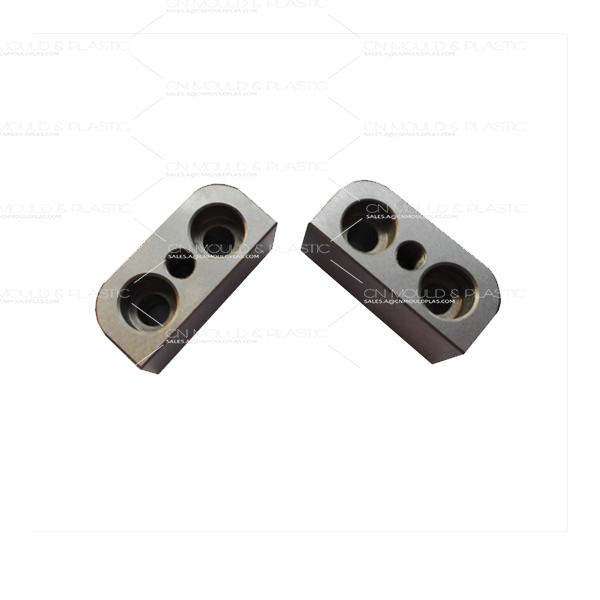

Клин бок часть с углом клина который использован для того чтобы заклинить скольжение плотно во время закрытия прессформы.
Требования к конструкции клинового бока заключаются в следующем:
Угол блока клина скольжения должен быть 2 ° ~ 5 ° перед углом штыря угла. Первый контакт между клиновым блоком и ползунком должен иметь закругленные углы.
Когда зона проекции прессформы на скольжении большая, блок клина сделан в скос для того чтобы соответствовать полости.
Когда формируя зона на скольжении небольшая, высота поверхности клина должна быть больше чем или равна к 3/2 высотам скольжения.
В большой форме к клиновидному блоку следует добавить износостойкий блок. Носостойкий блок на 0,15 ~ 0,25 мм выше, чем клиновой блок.
